表面粗糙度的測試原理
粗糙度儀又叫表面粗糙度儀、表面光潔度儀、表面粗糙度檢測儀、粗糙度測量儀、粗糙度計、粗糙度測試儀等多種名稱。它具有測量精度高、測量范圍寬、操作簡便、便于攜帶、工作穩定等特點，可以廣泛應用于各種金屬與非金屬的加工表面的檢測，該儀器是傳感器主機一體化的袖珍式儀器，具有手持式特點，更適宜在生產現場使用。
應用領域：
1、機械加工制造業，主要是金屬加工制造。粗糙度儀最初的產生就是為了檢測機械加工零件表面粗糙度而生的。尤其是觸針式粗糙度測量儀比較適用于質地比較堅硬的金屬表面的檢測。如:汽車零配件加工制造業、機械零部件加工制造業等等。這些加工制造行業只要涉及到工件表面質量的，對于粗糙度儀的檢測應用是必不可少的。
2、非金屬加工制造業，隨著科技的進步與發展，越來越多的新型材料應用到加工工藝上，如陶瓷、塑料、聚乙烯，等等，現有些軸承就是用特殊陶瓷材料加工制作的，還有泵閥等是利用聚乙烯材料加工制成的。這些材料質地堅硬，某些應用可以替代金屬材料制作工件，在生產加工過程中也需要檢測其表面粗糙度。
3、隨著粗糙度儀的技術和功能不斷加強和完善，以及深入的推廣和應用，越來越多的行業被發現會需求粗糙度的檢測，除機械加工制造外，電力、通訊、電子、如交換機上聯軸器、集成電路半導體等生產加工過程中也需粗糙度的評定，甚至人們生活中使用的文具、餐具、人的牙齒表面都要用到表面粗糙度的檢驗。
當觸針直接在工件被測表面上輕輕劃過時，由于被測表面輪廓峰谷起伏， 觸針將在垂直于被測輪廓表面方向上產生上下移動，把這種移動通過電子裝置把信號加以放大， 然后通過指零表或其它輸出裝置將有關粗糙度的數據或圖形輸出來。

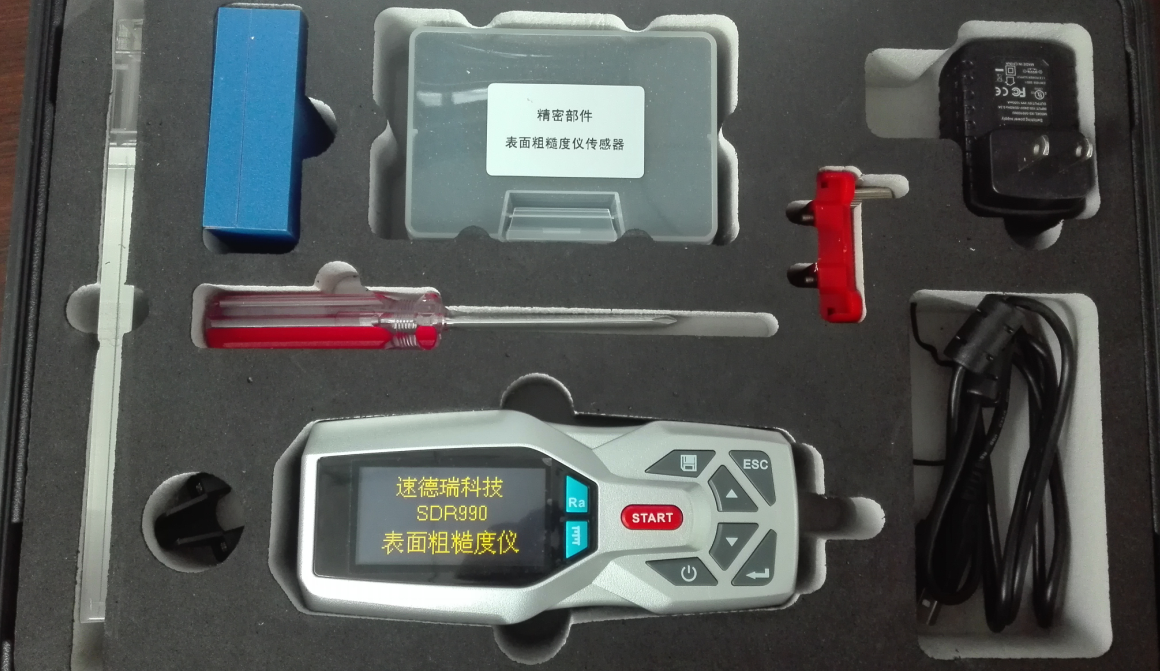

速德瑞粗糙度儀SDR990是一種高精度表面光潔度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
功能特點：
機電一體化設計，體積小，重量輕，使用方便；
采用DSP芯片進行控制和數據處理，速度快，功耗低；
兼容ISO、DIN、ANSI、JIS多個國家標準；
連續工作時間大于20小時
超大容量數據存儲，可存儲100組原始數據及波形。
實時時鐘設置及顯示，方便數據記錄及存儲。
具有自動休眠、自動關機等節電功能
可靠防電機走死電路及軟件設計
顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
中/英文語言選擇；
可連接電腦和打印機；
打印全部參數或打印用戶設定的任意參數。
可選配藍牙功能。

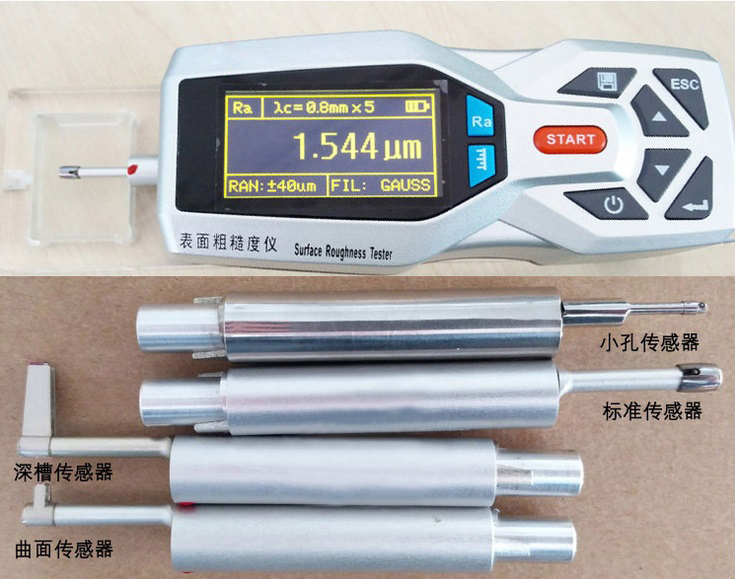

可選配曲面?zhèn)鞲衅?、小孔傳感器、測量平臺、傳感器護套、接長桿等附件。
工作環境： 溫度：- 20℃ ~ 40℃
濕度：< 90% RH
儲存運輸環境：溫度：- 40℃ ~ 60℃
濕度：< 90% RH
周圍無振動、無腐蝕性介質
詳細參數：
測量參數：Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr
測量范圍：Ra:0.005~16.00μm
顯示范圍：Ra,Rq:0.005~16μm ；Rz,Rv,R3z,Rt,Rp,R3z:0.02~160μm Rsm,Rs:1mm；Rmr:0~100%；Rsk:0~100%
示值精度：0.001μm
量程范圍：±20um，±40um，±80um
取樣長度L：0.25,0.80,2.50,自動
評定長度：1L~5L（可選，L為取樣長度）
測量行程長度：3L~7L（可選，L為取樣長度）
最大驅動行程長度：17.5mm / 0.71 inch
最小驅動行程長度：1.3mm / 0.052 inch
示值誤差：≤±7%示值變動性＜6%針尖角度90°
測量輪廓：粗糙度，波紋度，原始輪廓濾波器RC,PC-RC,Gauss,D-P
內部存儲能力：100組數據
數據接口：USB
電池：內置鋰離子充電電池
外形尺寸：141 mm×55 mm×40mm
產品重量：400g
可選附件：曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、溝槽傳感器、深槽傳感器、延長桿、微型打印機、KA620測量平臺
